Customer Case
01
項 目 背 景
深圳某云產業基地，是華南最大的國家增強級（GB50174 A級）云產業基地，核心系統及安防設計參考國際T4標準建設，具備先進的技術，能提供優質的服務和卓越的產品。占地面積共約12,366.04平方米，按照規劃，分為一期、二期施工，包括一層、二層、三層以及四層的數據中心與其基礎配套設施等。園區終期目標共4,500余個機柜，分為兩期建設，一期為2,500個機柜，二期為2,000個機柜。
02
存 在 問 題

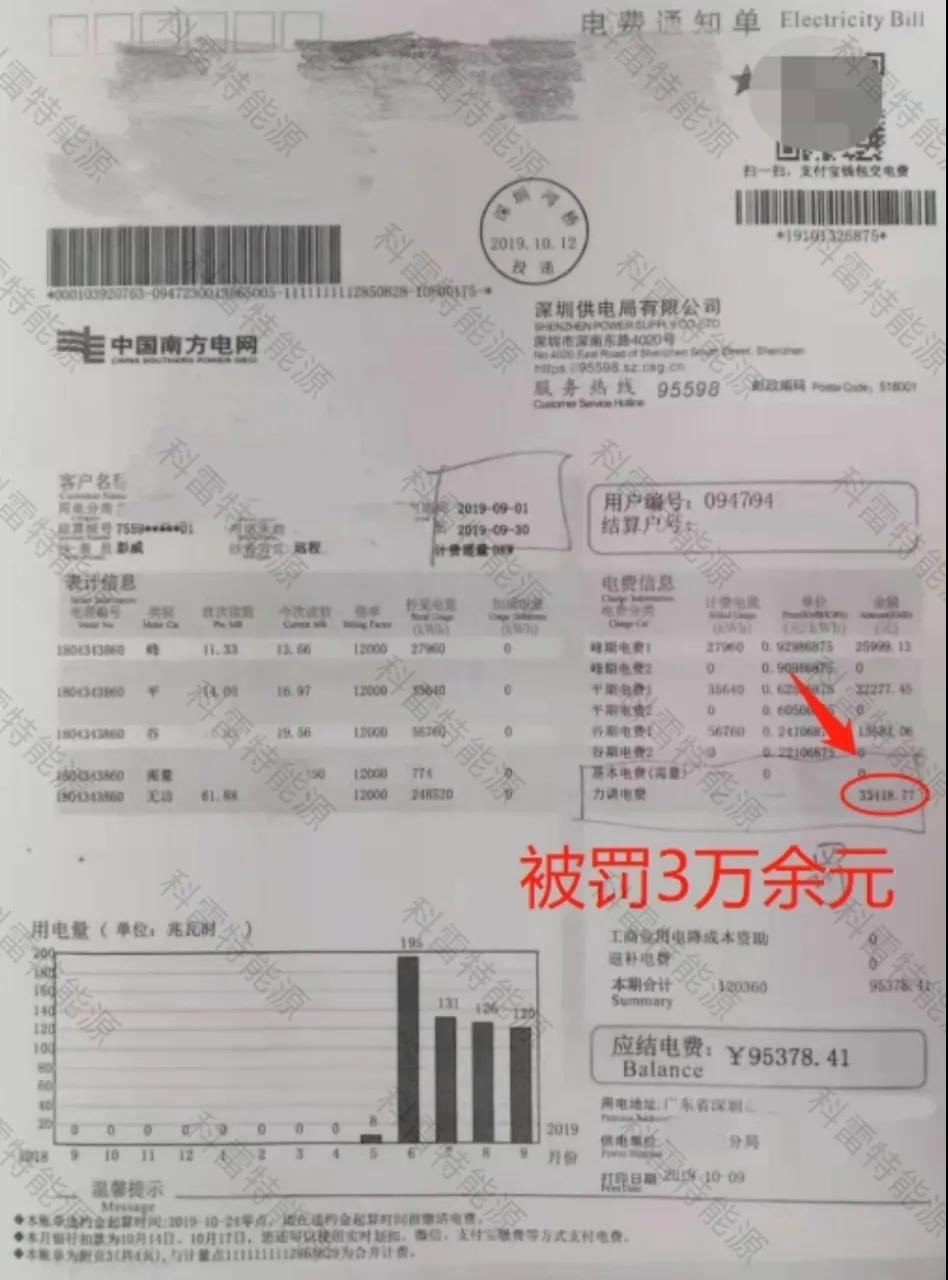

數據中心投運初期，收到供電局如下圖電費單：
由圖可知，紅圈內的力調電費為3萬余元。注：力調電費既是功率因數不達標，供電局的罰款。
診斷分析
經我司技術工程師檢測，項目運行初期存在負荷率低，已投運的變壓器功率因數呈過補狀態（容性），且電容器不能投入，功率因數不能滿足供電局要求的標準，經常罰款。
（負無功問題會導致罰款）
03
治 理 方 案
針對項目過補償?shù)默F(xiàn)狀，建議選用混合補償方案，即用靜止無功發生器（SVG）與電容補償裝置結合，將有源動態無功補償技術與傳統的電容補償相結合，使之同時具備靜止無功發生器（SVG）、調諧濾波電容器組的功能。

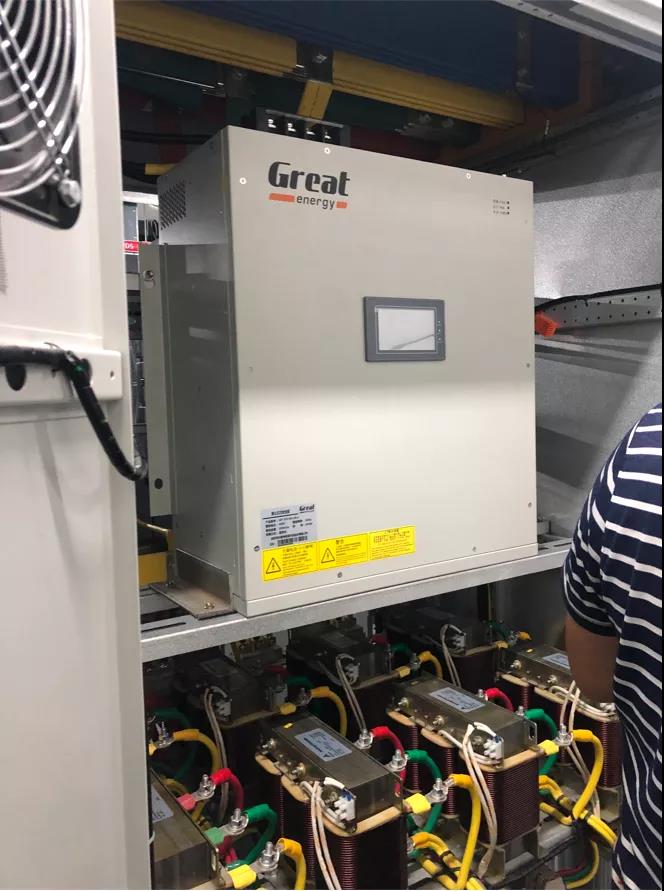

（GRT-SVG靜止無功發生器SVG裝機圖）

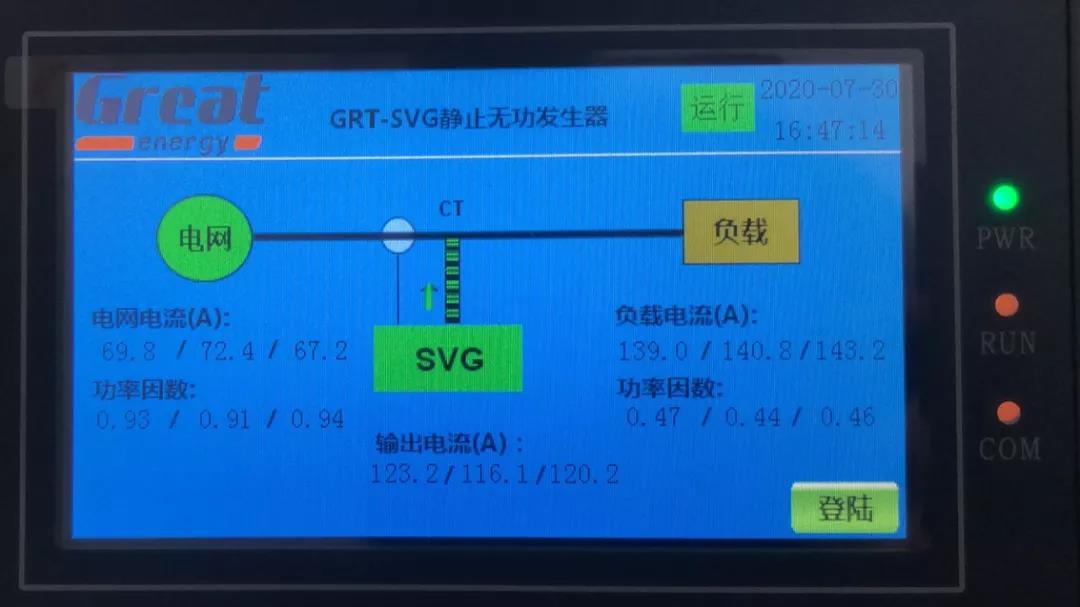

（GRT-SVG靜止無功發生器SVG運行界面）
04
SVG開啟前、后對比

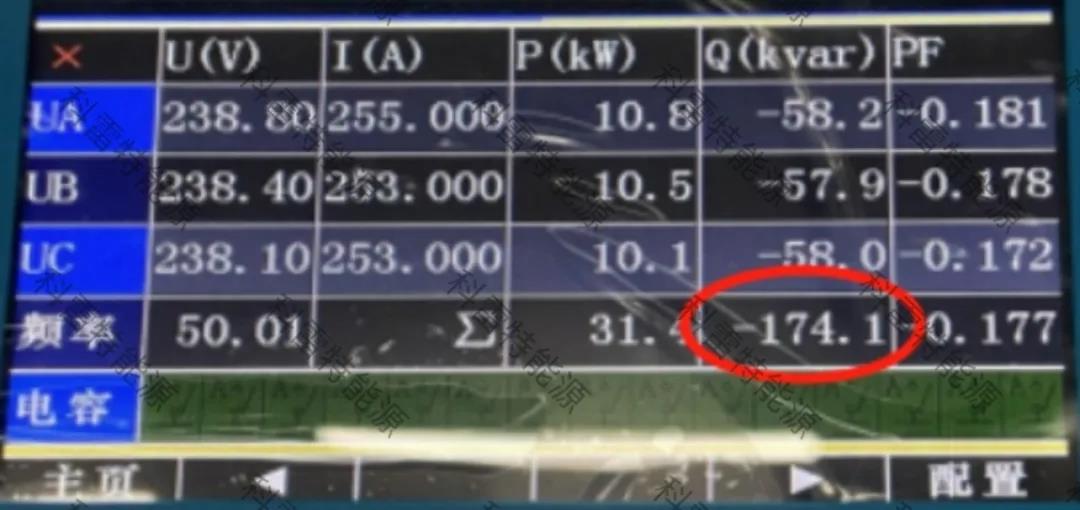

SVG開啟前
紅圈中無功功率Q（kvar）為-174.1， 導致功率因素（PF）為-0.177距離供電局標準要求-0.95差距非常大。

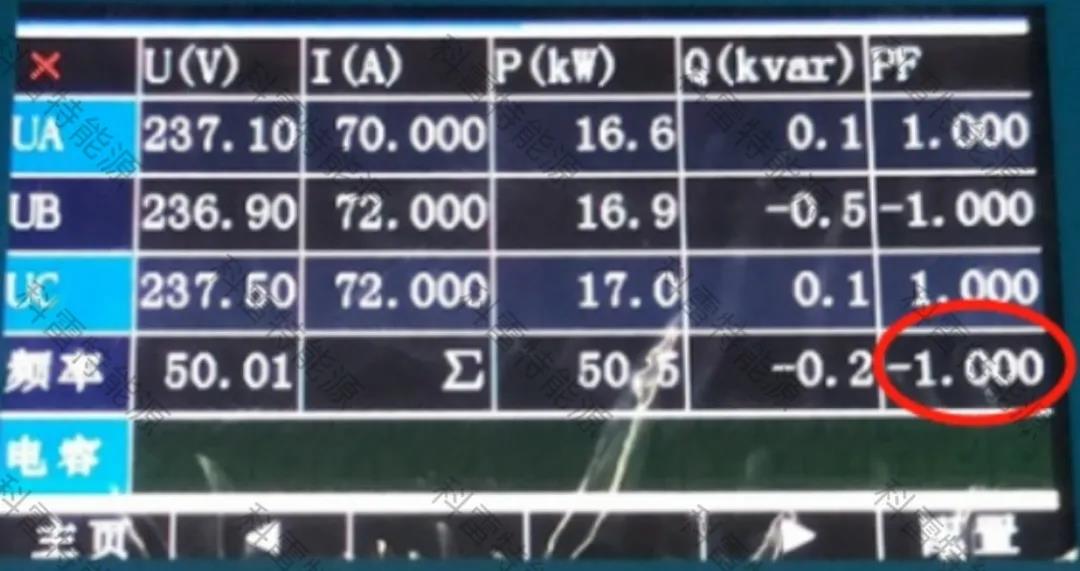

SVG開啟后
無功功率Q（kvar）由剛剛的-174.1變化為-0.2 ，功率因素（PF）由-0.177變?yōu)榧t圈中的-1.000滿足供電局功率因素絕對值大于0.95的要求。
05
治 理 效 果
SVG 投入后電網的功率因數從投入前的0.17提高到了1，無功從投入前的174kvar，下降到投入后的0.2kvar，視在功率有效值從投入前182kVA，下降到投入后的50kVA，功率因數得到了明顯提高，避免了因功率因數不達標而造成的巨額罰款，為公司節約了大量的電能。SVG對系統的無功進行了完美的治理。

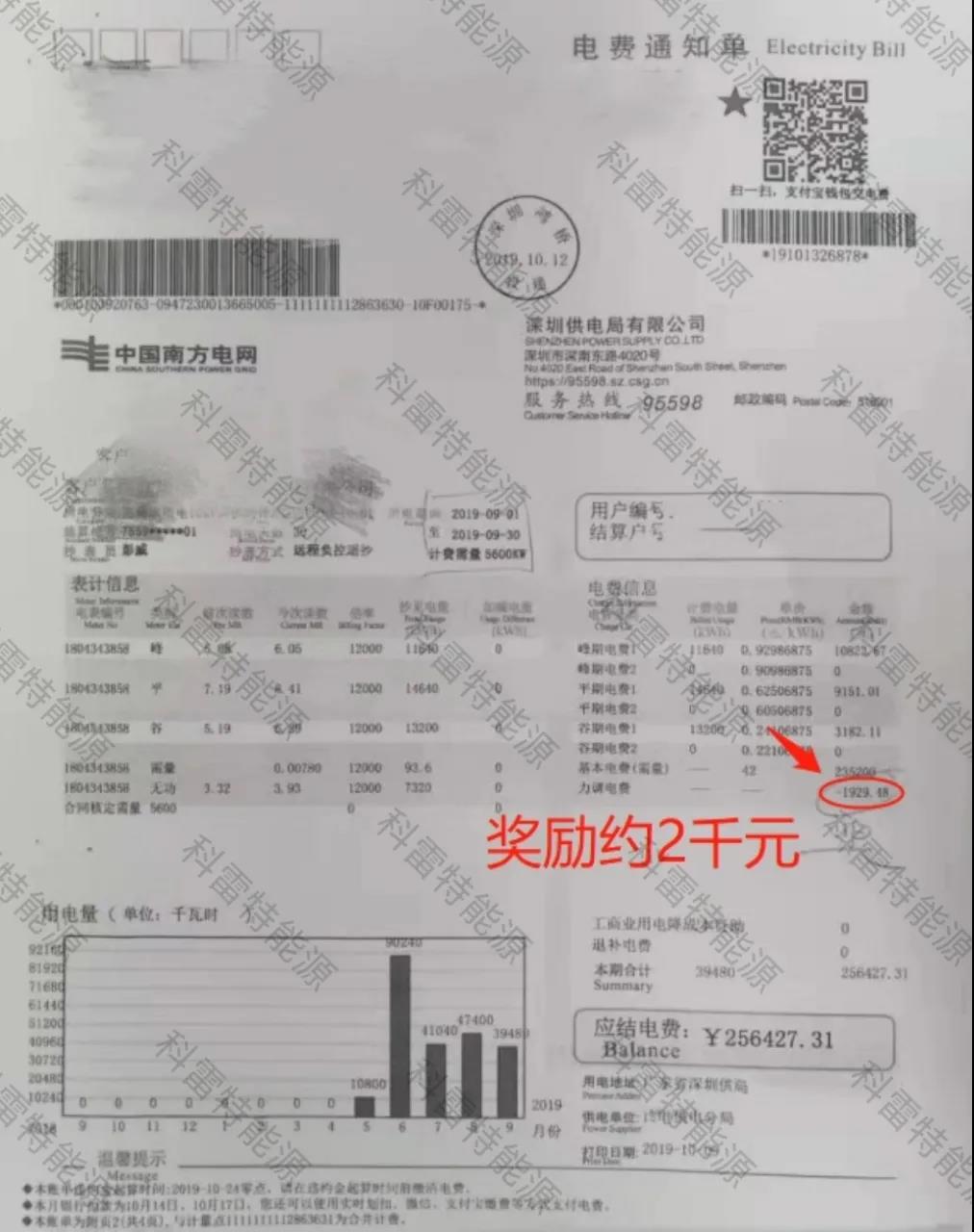

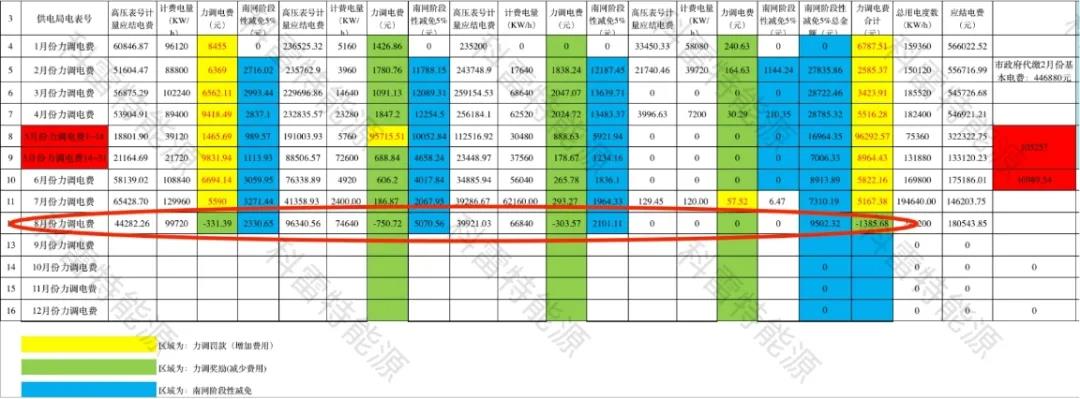

通過下面的圖片里1-8月份的力調電費那一欄可以明顯地看出：自從7月底現場裝了兩臺100kvar的SVG設備之后，整個8月份的電費獎勵1385元左右。
