產品簡介：

       靜止無功發生器(SVG)主要用于無功功率補償，提高功率因數，優化電能質量。具有連續可調的補償輸出，彌補了傳統無功補償技術階梯式補償?shù)娜秉c(diǎn)。

       靜止無功發生器利用可關斷大功率電力電子器件（IGBT)組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的相位和幅值，或者直接控制其交流側電流，就可以使該電路吸收或發生滿足要求的無功電流，實現動態無功補償?shù)哪康摹?/p>

       靜止無功發生器可連續、動態的補償無功功率，平衡三相負荷，在改善電網的電能質量，提高配電網的安全穩定運行和經濟運行方面效果顯著。尤其適用于油田抽油機、工廠吊裝貨物的行車、港口的門機、焊機等負荷波動頻繁且波動幅度大的場合。

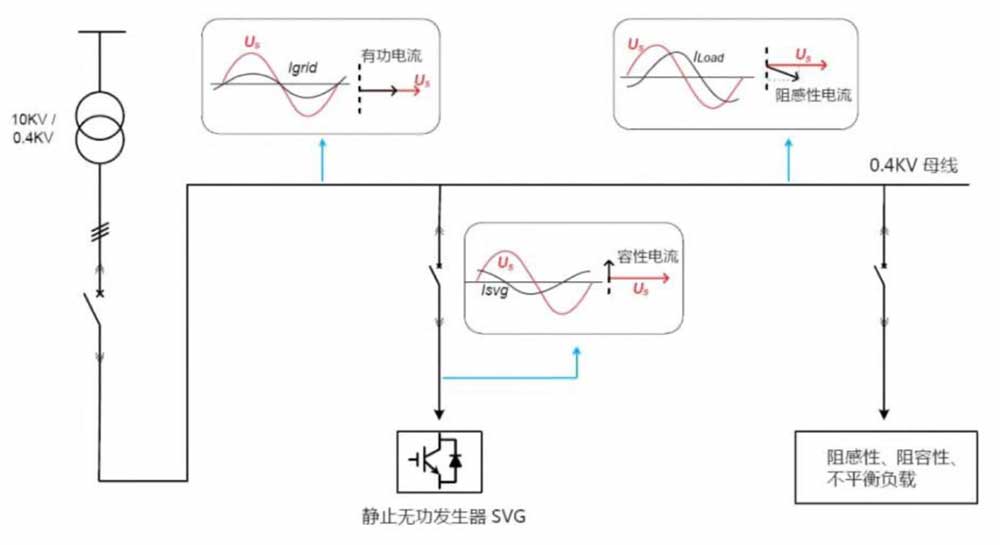

靜止無功發生器(SVG)的工作模式：

主要功能：

       GRT-SVG靜止無功發生器主要由全控半導體器件與并網電抗組成，控制器實時檢測負荷電流，通過電流分解算法與控制算法，實現實時正反向無功、不平衡補償。

?實時檢測、動態輸出容性及感性無功，對負載消耗的無功分量進行快速補償，提高功率因數。

?抑制電壓波動和閃變。電壓波動和閃變主要由急劇變化的負荷引起(如電弧爐、軋鋼機等）。SVG能夠快速提供變化的無功電流，是抑制電壓波動和閃變的最佳方案。

?穩定系統電壓。大容量負荷的無功需求容易造成電網電壓偏低，SVG具有快速的無功功率調節能力，可以提高供電系統的電壓穩定性。

?抑制三相不平衡。SVG能夠快速補償由于負荷不平衡所產生的負序電流，平衡三相電流，提高供電質量。

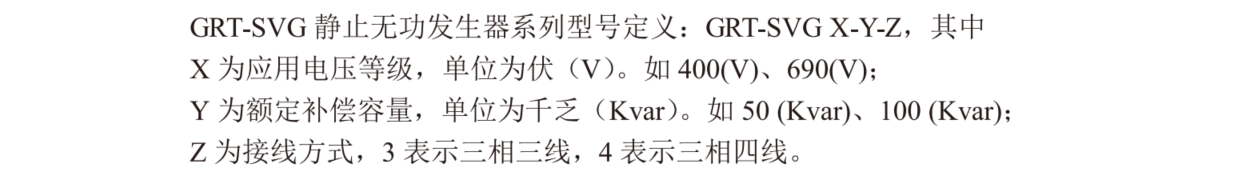

GRT-SVG靜止無功發生器常用型號及參數:

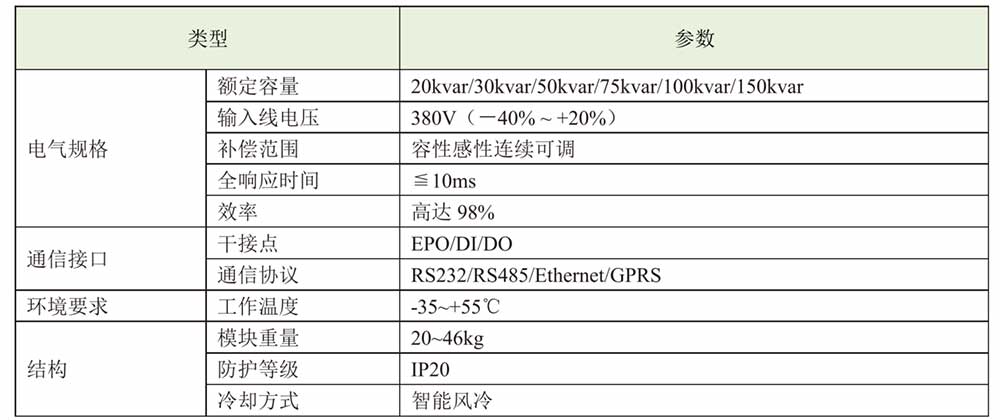

1、SVG技術規格參數表：

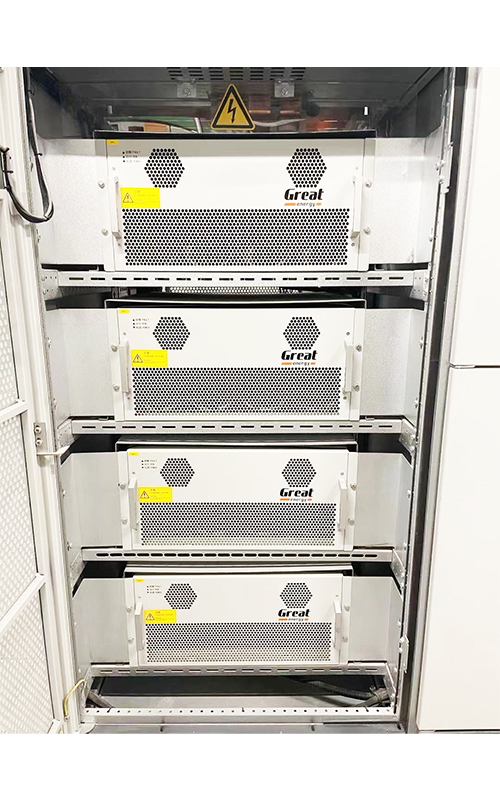

2、機柜式SVG尺寸圖：

3、壁掛式SVG尺寸圖：

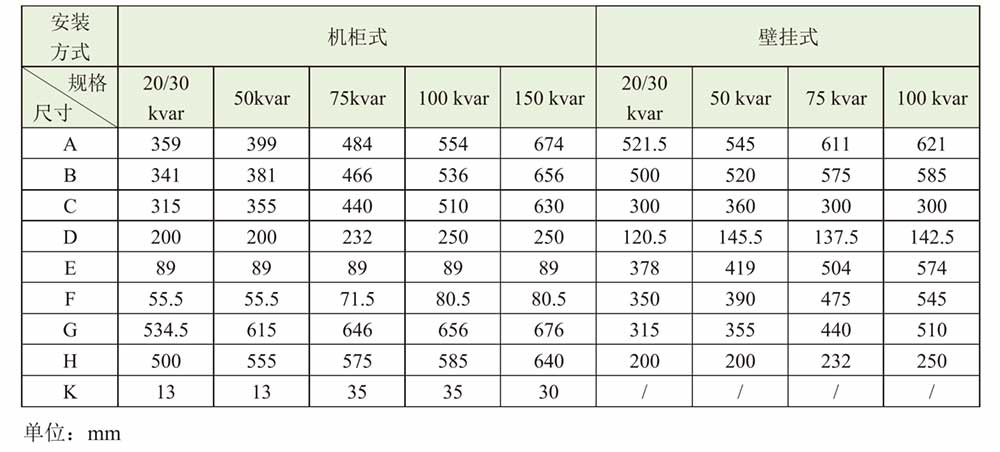

4、SVG常用規格尺寸表：
